[電阻] 絕緣萬用表

[復制鏈接]

電梯直達

1^#

兌水 發表于 2025-2-16 11:55:20 | 只看該作者 |只看大圖回帖獎勵

|倒序?yàn)g覽 |閱讀模式

實驗室認可領域分類

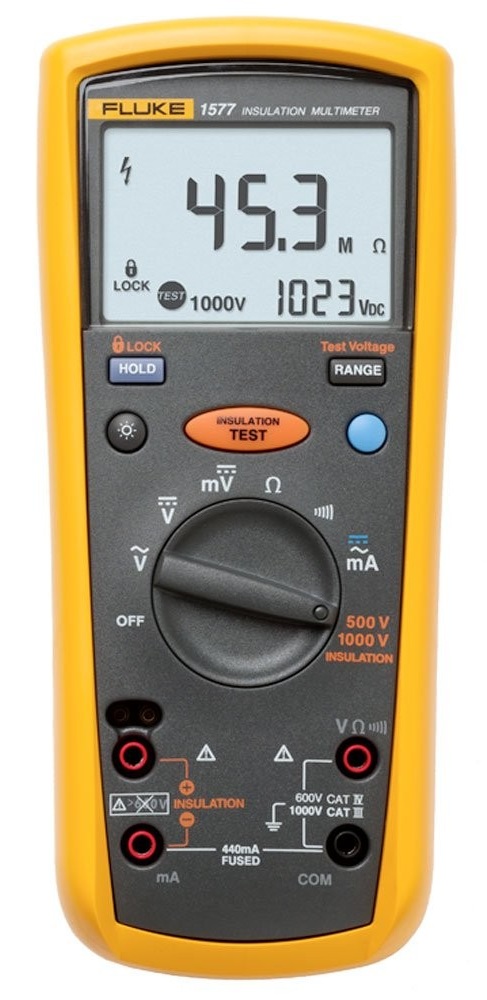

儀器圖片:
儀器名稱:	絕緣萬用表
英文名稱:
型號規格:	1577
測量范圍:
等級:
分辨率:
技術指標:	-
生產廠家:	Fluke
描述:	絕緣測試電壓: 500V、1000V 絕緣測試: 0.1MΩ 到 600MΩ 電容電壓自動放電 AC/DC 電壓 DC mV AC/DC mA 電阻（0.1Ω 到 50MΩ）連續性遠程探針、測試導線、彈簧夾堅固耐用的實用型硬盒自動關閉電源以節省電池電量高精度 RMS 超大背光顯示屏當檢測到電壓大于 30V 時，實時電路檢測功能將會阻止絕緣測試，以更好地保護用戶安全 CAT III 100V、CAT IV 600V 測量類別采用可選的 Fluke TPAKTM 磁懸系統，以便用戶騰出雙手處理其它工作
相關文檔:
相關標準:	JJG 1005 電子式絕緣電阻表 JJF 1587 數字多用表校準規范

技術指標
直流電壓	最大電壓	1000 V
	精度	±(0.2%+2)
	最大分辨率	0.001 V
交流電壓	最大電壓	1000 V
	精度	±(2%+3)
	最大分辨率	0.1 mV
直流電流	最大電流	400 mA
	電流精度	±(1.0%+2)
	最大分辨率	0.01 mA
交流電流	最大電流	400 mA
	電流精度	±(2.0%+2)*
	最大分辨率	0.01 mA
電阻	最大電阻	50 MΩ
	精度	±(1.2%+2)
	最大分辨率	0.1Ω
絕緣測試
1kΩ/V 時最小測試電流	1 mA
測試電壓	500、1000 V
最大電阻/測試電壓	50 V
	100 V
	250 V
	500 V
	1000 V	600 MΩ
最大分辨率/測試電壓	50 V	0.01 MΩ
	100 V	0.01 MΩ
	250 V	0.1 MΩ
	500 V	0.1 MΩ
	1000 V	0.1 MΩ
精度/測試電壓	50 V	±(3% + 5)
	100 V	±(3% + 5)
	250 V	±(1.5% + 5)
	500 V	±(2.0% + 5)
	1000 V	±(2.0% + 5)
環境指標
工作溫度	-20 °C 至 +55 °C
存放溫度	-40 °C 至 +60 °C
濕度（無冷凝）	0% - 95% (10 °C – 30 °C) 0% - 75% (30 °C – 40 °C) 0% - 40% (40 °C – 55 °C)
工作海拔	2000 m
安全規格
過電壓類別	符合 ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 和 IEC/EN 61010-1 第 2 版（適用于測量 CAT III 1000 V 和 CAT IV 600 V）
機構批準	2000 m CAT III 1000 V、CAT IV 600 V；3000 m CAT II 1000 V、CAT III 600 V
機械和通用規格
尺寸	203 x 100 x 50 mm（帶皮套）
重量	624 g
保修期	3 年
電池壽命堿性電池	儀表使用時間	1000 小時
電池壽命堿性電池	絕緣測試用途	室溫條件下，新的堿性電池可供儀表進行至少 1000 次絕緣測試。這些標準結果是在將 1000 V 通過 1 MΩ 電阻的情況下測得的，工作周期為 5 秒鐘開，25 秒鐘關。
IP 防護等級	IP40
