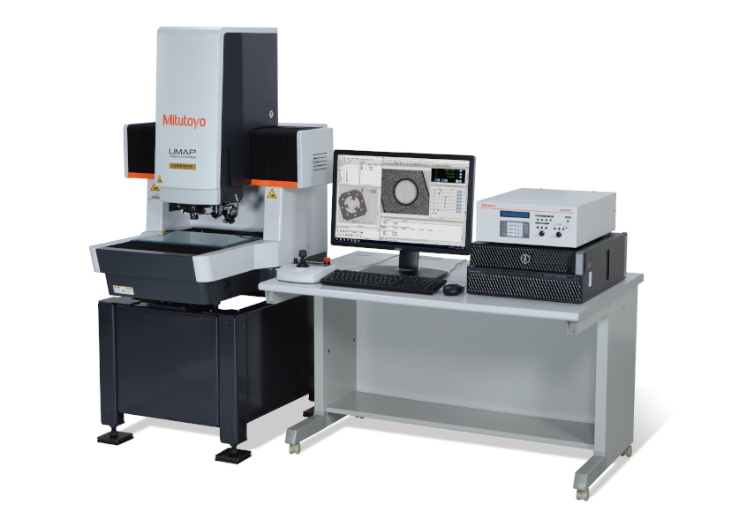

| 儀器圖片: |
 |
| 儀器名稱: |
微細尺寸測量型 |
| 英文名稱: |
UMAP Vision System TYPE2 ULTRA 404 |
| 型號規格: |
UVS2-U404P1L-E |
| 測量范圍: |
400x400x200 |
| 等級: |
|
| 分辨率: |
|
| 技術指標: |
Eux,MPE(0.35 +1.3 [1000)μm
Euy,MPE(0.35 +1.8 L1000)μm
UMAP (1.5+3 W1000)μm
重復性 σ ≤0.08 |
| 生產廠家: |
- |
| 描述: |
UMAP Vision System TYPE2微細形狀測量系統搭載超聲波微細測頭UMAP，實現常規影像測量機或CMM都難以測量的極小孔直徑、截面或輪廓的接觸式測量。同時，在一臺機器上可進行高精度、復雜、非接觸式以及接觸式測量。
測力最小達1μN，因此測量時工件表面不易劃傷，適用于測量易變形工件。 |
| 相關文檔: |
|
| 相關標準: |
IS010360-7:2011 Geometrical product specifications (GPS) - Acceptance and reverification tests for coordinate measuring machines (CMM) - Part 7: CMMs equipped with imaging probing systems (ISO 10360-7:2011)
JIS B7440-7:2015
JJF 1318 影像測量儀校準規范 |
