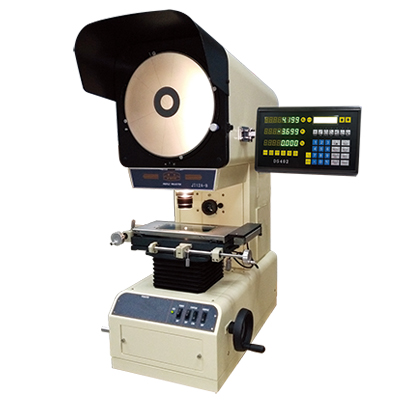

| 儀器圖片: |
 |
| 儀器名稱: |
投影儀 |
| 英文名稱: |
|
| 型號規格: |
|
| 測量范圍: |
|
| 等級: |
|
| 分辨率: |
|
| 技術指標: |
工作臺縱、橫(垂)向移動的直線度誤差限為10μm。
光學機械式讀數裝置的 0.1 mm 刻線與微米刻線的相符性一般不超過 1.0 μm。
光學機械式讀數裝置的物鏡放大倍數最大允許誤差一般不超過 1.0μm。
讀數裝置最大允許示值誤差變化范圍一般不超過2.0μm，回程誤差限一般不超過1.0 μm。
在1h時間內，數字顯示器的示值變化一般不超過士1個分辨力。 |
| 生產廠家: |
- |
| 描述: |
投影儀是光、機、電一體化的計量?jī)x器，利用光學放大原理，將被測物體經過光學系統放大后成像在影屏上進行觀察測量，光學原理見圖1。從光源1發出的光束，通過聚光鏡組2后變成平行光照亮被測物體3，在經過物鏡組4將其影像5投影到影屏6上，對工件進行輪廓測量或坐標測量。其主要結構型式分為立式投影儀(物鏡光軸垂直于工作臺面，結構型式見圖 2)和臥式投影儀(物鏡光軸平行于工作臺面，結構型式見圖 3)兩種。 |
| 相關文檔: |
|
| 相關標準: |
JJF 1093 投影儀校準規范 |
|
