實驗室認可領域分類

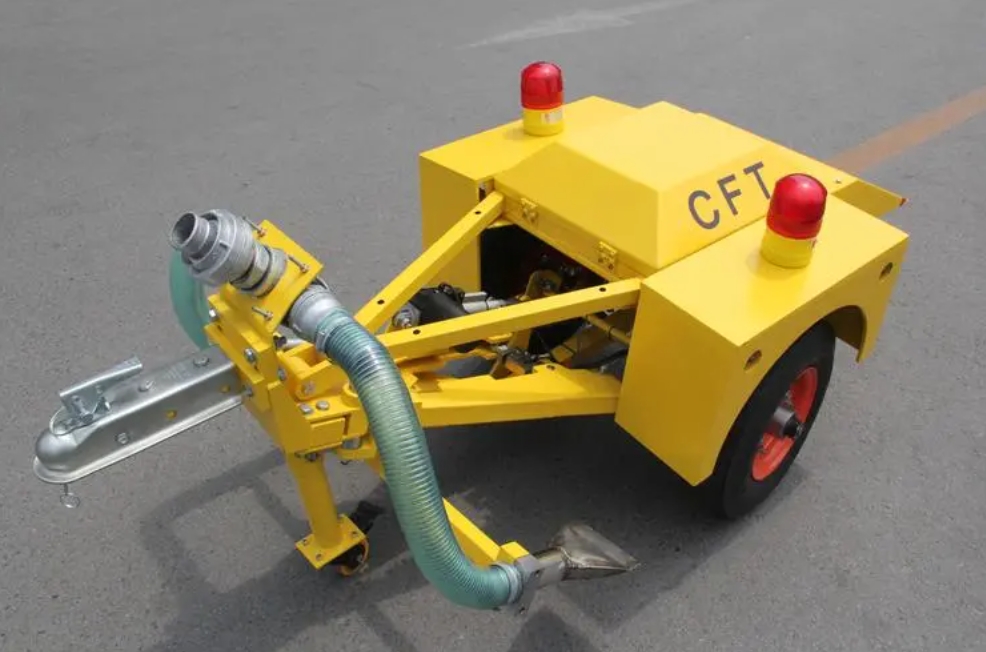

| 儀器圖片: |
 |
| 儀器名稱: |
雙輪式道路橫向力系數檢測系統 |
| 英文名稱: |
|
| 型號規格: |
|
| 測量范圍: |
|
| 等級: |
|
| 分辨率: |
|
| 技術指標: |
拖車
a)拖車的計量性能應符合以下要求:測試輪軸臺端面之間的夾角為(15±1)°;
b)測試輪輪胎氣壓為(70±3.5)kPa;
c)測距輪輪胎氣壓為(210±13.7)kPa;
d)測試輪靜態垂直荷載為(761±9)N。 |
| 生產廠家: |
- |
| 描述: |
雙輪式橫向力摩擦系數自動測試系統(以下簡稱測試系統)是用于快速測量路面橫向力系數(SFC),以實現路面抗滑性能評價的一種常用儀器系統。測試系統由牽引車、供水裝置、拖車、計算機數據采集及存儲單元、測量裝置等組成。其中,測量裝置包括距離測量裝置、橫向力測量裝置、溫度測量裝置等,其結構示意圖見圖1。
測試系統工作原理:當牽引車按一定的測試速度牽引拖車行駛時,兩個測試輪與接觸面之間產生橫向摩擦力,由橫向力測量裝置進行測量,根據計算模型(附錄A)得到橫向力系數(SFC)。 |
| 相關文檔: |
|
| 相關標準: |
JJG(交通) 100 雙輪式橫向力摩擦系數自動測試系統 |
