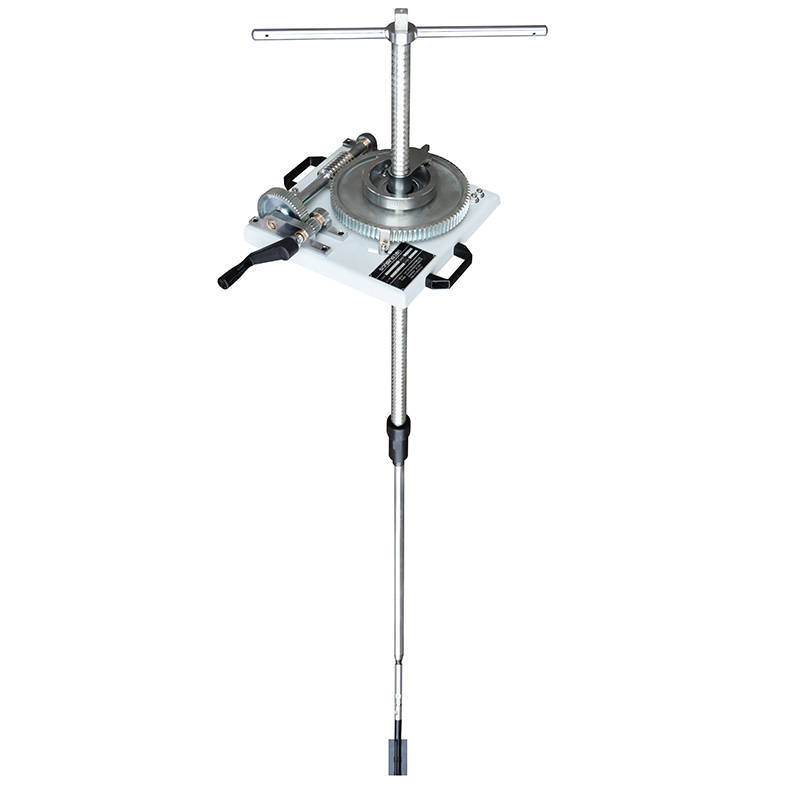

| 儀器圖片: |
|
| 儀器名稱: |
十字板剪力儀 |
| 英文名稱: |
|
| 型號規格: |
|
| 測量范圍: |
|
| 等級: |
|
| 分辨率: |
|
| 技術指標: |
1. 十字板尺寸: ?75 x 150mm, ?50 x 100 mm
2. 鋼環扭矩: 80Nm
3. 扭矩精度: 0.55 Nm
4. 導桿: ?30 x 1040mm |
| 生產廠家: |
- |
| 描述: |
十字板剪切儀主要用于測定飽和軟黏性土的不排水抗剪強度和靈敏度。
十字板剪切儀按扭力測量設備工作原理的不同可分為機械式和電測式兩種。機械式十字板剪切儀主要由開口鋼環、旋轉手柄、鉆桿、十字板頭、導輪和指示表等組成,結構示意見圖1。電測式十字板剪切儀主要由扭力測量設備、扭力裝置、十字板頭和壓入主機等組成,結構示意見圖 2。 |
| 相關文檔: |
|
| 相關標準: |
JJG(交通) 196 十字板剪切儀 |
|
