秒表檢定儀和日差檢定儀技術參數

一、概述

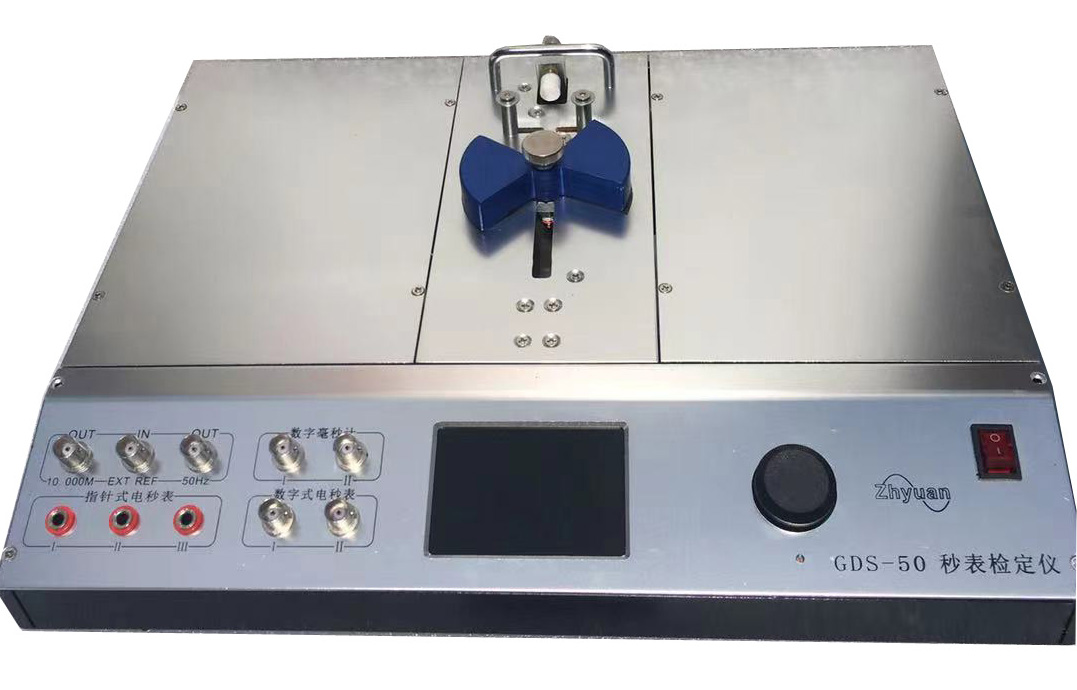

GDS-50 型秒表檢定儀是一種多功能，綜合性的時間檢定自動測試裝置，它能對機械秒表、電子秒表進行進行檢定。本儀器采用高穩定度石英晶體振蕩器作為時間基準，用AVR 單片機和TTL 集成電路為主要元件，大屏LCD顯示，旋轉編碼開關操作，滿足JJG237-2010《秒表檢定規程》的要求，是一種較理想和實用的秒表檢定儀。
二、技術指標
1. 測量范圍
1ms------99999.9s
2. 測量誤差
秒表：± 3ms
3. 晶體振蕩器
準確度：±5×10-7/日
三、工作條件
環境溫度：0~40℃ 相對濕度：<80%







FEATURES
Comply with national regulation of calibrating.
Auto time measuring device of multi-function and high synthesis
with time base of crystal oscillator of high stability
With advanced FPGA technique and MCU integration control, quick response.
LED display with clarity interface, easy operation
suitable for metrological service, factory, academy and scientific research institution to calibrate all kinds of timer instruments
Dimension: 255mm×100mm×380mm
Weight: 4.9kg
SPECIFICATIONS
For mechanical stopwatch and electronic stopwatch calibrating
Input Range T0        1s-99999s        Accuracy        ＜±（1×10-7×T0＋3ms）
For pointer stopwatch calibrating
Input Range T0        Continuous: 0.1s-99999s
Trigger: 1s-99999s
Pause: 0.1s-99999s
Accuracy        ＜±（Mains frequency accuracy×T0＋0.6ms）
For millisecond stopwatch and digital stopwatch calibrating
Input Range T0        1×102μs ~1×109μs        Accuracy        ＜±（1×10-7×T0＋3μs）
Crystal Oscillator
Nominal Frequency        10MHz        Daily Aging Rate        ≤5×10-9/day
Second Stability        ≤1×10-10/s        Accuracy        ≤1×10-7
Warm Up Time        12 hours



G

DS

-5

T型 GDS-5B日差檢定儀.pdf (1.21 MB, 下載次數: 6)

2017-11-22 18:03 上傳

點擊文件名下載附件
下載積分: 金幣 -1

日差檢定儀
產品概述
GDS-5T型日差檢定儀是根據《JJG488-2018校表儀檢定規程》設計、研發生產的一款多功能校表儀。該日差檢定儀測量日差的方法是利用傳感器將鐘表發出的振蕩信號變換為相應的電信號，用計數方法測量電信號的周期相對于標稱值的偏差，計算出日差值，不僅可以測量?jī)?nèi)置32768Hz晶振的電子產品還可以直接測量輸出1Hz的智能電表的時鐘誤差，同時也能測試脈沖信號的頻率準確度。
該日差檢定儀具有檢定電子秒表、智能電表、電腦主板、電子秤、時鐘設備、電子收款機、石英鐘表、溫控器、計時器、定時器等計時產品的日差功能，廣泛應用于計量檢定部門、產品質量檢驗機構、鐘表的生產企業和智能電能表生產企業。
產品功能
1)  具有接觸測量和非接觸測量?jī)煞N功能；
2)  用于檢測電子秒表、石英電子鐘的瞬時日差；
3)  配套高靈敏度探頭適合各種測試場景；
4)  可便攜移動，既可用于現場，又可用于檢測機構；
5）測量結果數據自動導出到計算機中；
6)  內置高精度恒溫晶振OCXO；
7)  被測信號強度指示及報警設置；
8)  具有晶振PPM篩選功能；
9)  電能表時鐘測量功能；
10)  脈沖頻率測量功能；
產品特點
a)  精度高、高性價比；
b)  功能齊全、性能可靠；
c)  高精度、 高可靠性、 方便性和直觀性。
典型應用
1)  測試電子秒表瞬時日差，時鐘產品日差檢定，電能表秒脈沖日差檢定等；
2)  產品質量檢驗機構、鐘表的生產企業和智能電能表生產企業；
技術指標
電秒表測量        頻率        32.768khz
        測量方式        非接觸測量
        日差測量范圍        ±（0.00-99.99）s/d
        測量?jī)?nèi)容        準確度、PPM(百萬分之一準確度)、s/d（日差）、s/m（月差）、s/y（年差）
        測量周期        1s、2s、5s、10s、
        日差測量最大誤差        ±0.03秒/天
電能表測量        頻率        1Hz
        被測接口        電能表光耦輸出端
        測量?jī)?nèi)容        準確度、PPM(百萬分之一準確度)、s/d（日差）、s/m（月差）、s/y（年差）
        測量周期        1s、2s、5s、10s
        測量精度        ≤2E-8/1s,等精度測量，與晶振準確度有關
頻率測量        測量精度        ≤2E-8/1s，等精度測量，與晶振準確度有關
        測量頻率        32.768KHz、1Hz（脈沖）
通信信號        串口輸出        1路DB9 RS232C輸出測試內容
內部恒溫晶振指標        頻率        10MHz
        開機特性V        ≤1×10-8
        頻率準確度A        ≤5×10-6
        日老化率        ≤5×10-9/日
        秒穩定度        ≤5×10-11/s
環境特性        工作溫度        0～＋50
        相對濕度        ≤90%（40）
        存儲溫度        -30～＋70
供電電源        交流220V，功率小于10W
機箱尺寸        便攜式手提機箱410mm*340mm*130mm
重量        約小于6Kg
