發布時間: 2025-7-19 18:27

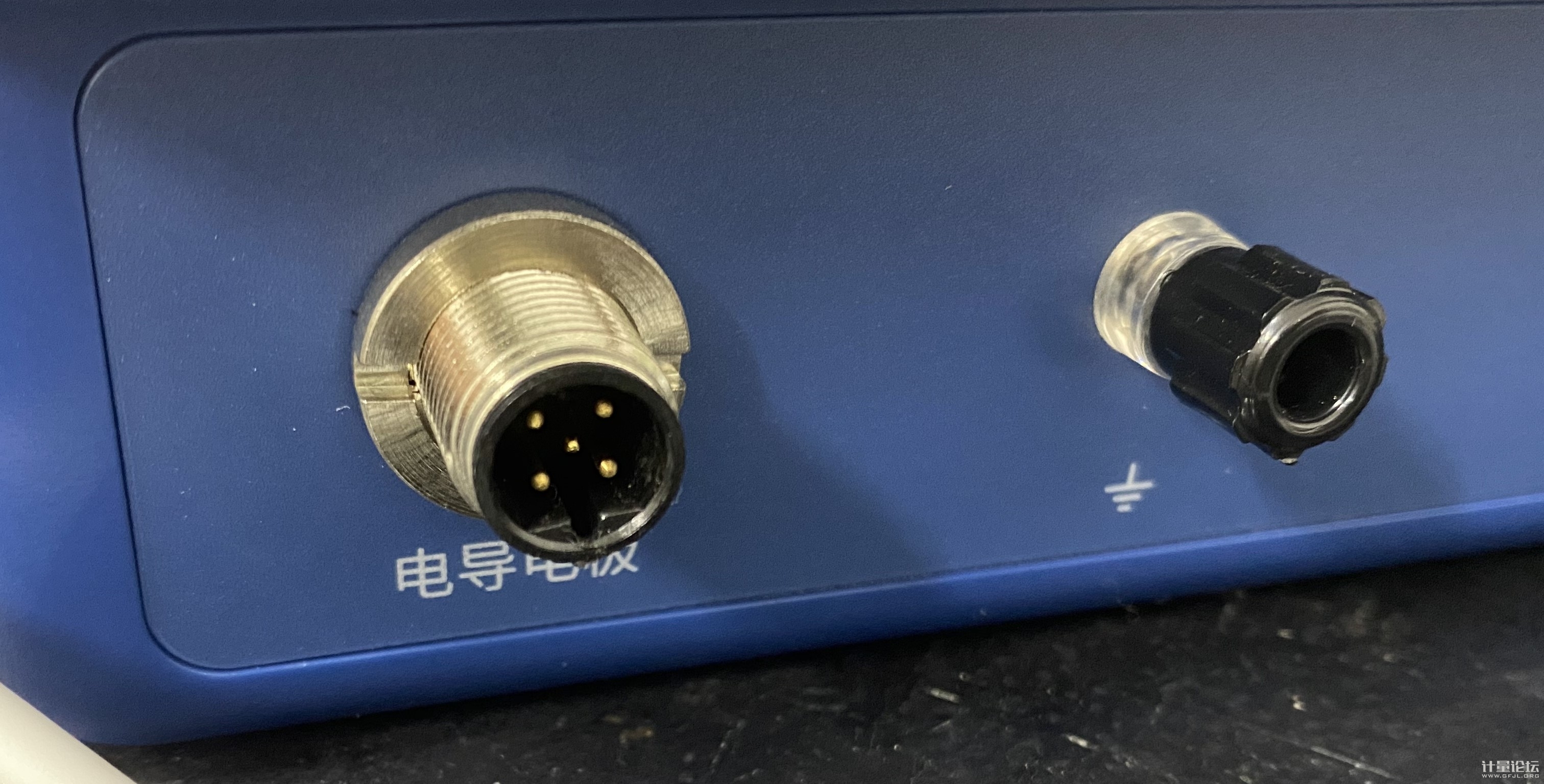

正文摘要:本帖最后由 大青蜂 于 2025-7-19 18:30 編輯 這是上海雷磁的型號為DDSJ-307F的電導率儀，請問一下那個接頭里，哪兩根芯是接我們的標準電導率儀檢定儀的？我們的檢定儀是兩個電導接線柱 ... |
王振華 發表于 2025-10-16 15:20 能否出個教程 |
| 上海電儀很厲害可以問他們啊 |
| 直接打電話問上海儀電的， |
| 杜邦線，2跟用不了2塊錢 |
| 雷磁官方給的接線圖，經測試有效 |
Catch (1).jpg (257.01 KB, 下載次數: 65)
雷磁官方客服給的接線圖
| 謝謝分享，最近就遇到這問題 |
| 左下和右下是電導，右上和中間接在一起，加上左上，這倆是溫度端。也不用買線，自己淘寶買個M12的5芯防水接頭帶線的，自己做一個就是了，十來塊就能解決。 |
| 使用萬用表，測試電導池與接線端的通斷，即可知道接線端與探頭功能的對應關系。 |
| 網上一查就能查到，各種型號電導 pH計的檢定線 |
hiromu0408 發表于 2025-7-24 18:35 請問一下有鏈接嗎 |
| 已經有幾家公司賣成品連接線了。你要自己淘寶買個M12的防水航空接頭接也可以。 |
| 兩根信號線，兩根溫度補償線 |
大青蜂 發表于 2025-7-22 09:41 有可能 其實還有個方法 找一根原廠報廢電導率電極 把電極部分剪掉 把線接標準器上 |
晗木然 發表于 2025-7-22 08:33 可能電導率儀那個接頭位置不一樣，我發的那張圖片，接頭那個缺口是在下面的 |
大青蜂 發表于 2025-7-21 18:11 我測得是上面的兩根儀器才顯示數 行吧 下次不亂說了 |
晗木然 發表于 2025-7-21 11:59 我剛才試過了，是下面兩條線才對 |
大青蜂 發表于 2025-7-21 11:22 是的 測過的 |
晗木然 發表于 2025-7-21 10:57 是不是我發的那張圖片的左上角和右上角兩個芯？ |
| 如果是雷磁的話 是上面的兩根 |
review 發表于 2025-7-21 07:46 5樓那位兄弟又說是下面兩條線接，你說上面兩條，這個？我上網查過，接錯會有問題，不知道是不是真的 |
| 下方兩根是電導線，可以用電線引出來。另外官網也有，可以郵寄 |
|
我記得上面兩個端子是接電阻箱的，你試試 |
沙漠王子ban 發表于 2025-7-20 16:57 是用來接我們的標準儀器的嗎？現在沒有，直接上網買條五芯的，不過不知道是哪兩條接我們的電阻 |
| 雷磁官方有專門的接頭 |
