海邊計量人 發表于 2024-4-11 17:47

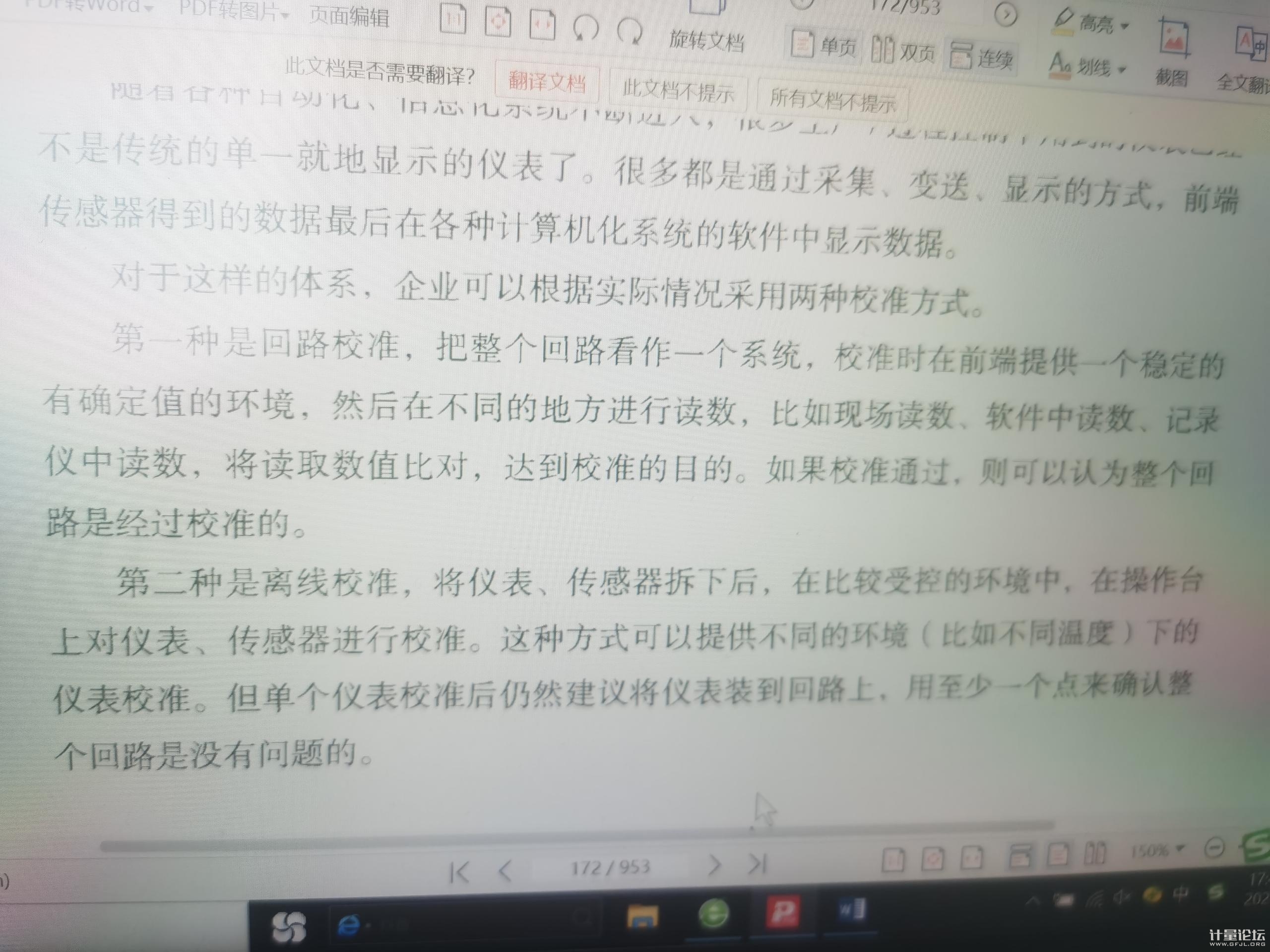

找到了校驗的依據，根據依據中所說的理解：對現場所有一次儀表校驗后，再對其中的一個回路進行校驗即可， ...

第一種的方法工作量太大，第二種是適合的，因?yàn)楸緛硪淮蝺x表也要校驗，只是多出來一個回路的測試即可。

海邊計量人 發表于 2024-4-11 15:14
非常感謝您的耐心解答，而且也非常正確；不過我的本意是僅校驗觸摸屏，如果從輸入模塊端輸入信號一路一路 ...

關鍵看 專家 認可 才行。

其實輸入模塊轉換還是會有超差情況發生的。

至于你說的 設定問題，那 肯定要按照 正確參數 的。如果是 證書，肯定要在證書體現 參數 設定。

237358527 發表于 2024-4-11 10:57
那你應該  控制箱內的輸入模塊那邊輸入信號，然后從 觸摸屏 顯示上 讀取 數據 ，當成一體 來 校準。

可  ...

非常感謝您的耐心解答，而且也非常正確；不過我的本意是僅校驗觸摸屏，如果從輸入模塊端輸入信號一路一路的測量，工作量太大（整個公司加起來大約有1000個回路）。我現在考慮了一下，觸摸屏不校驗了，僅對現場的傳感器校驗即可。一是因?yàn)橛|摸屏與PLC的通訊信號為485（數字信號），即便有發生器給觸摸屏輸入數字信號，但目前好象還沒有判斷數字信號的允許誤差是多少的規范；二是觸摸屏的畫面、分度值等是可以根據需要隨時進行修改的，而且觸摸屏也沒有精度等級這一說，所以判斷標誰無法確定。

海邊計量人 發表于 2024-4-11 10:22
數據是現場的壓力、流量、溫度等信號傳送至控制箱內的輸入模塊（均為模擬信號），然后通過模/數轉換器轉 ...

那你應該  控制箱內的輸入模塊那邊輸入信號，然后從 觸摸屏 顯示上 讀取 數據 ，當成一體 來 校準。

可 參照 JJG 1003-2016        檢定規程        流量積算儀        現行        2016-11-25        2017-05-25

237358527 發表于 2024-4-11 09:52
它的數據是從其他設備傳輸過來的？

還是 類似于 二次儀表一樣，有信號輸入轉換其他量的？

數據是現場的壓力、流量、溫度等信號傳送至控制箱內的輸入模塊（均為模擬信號），然后通過模/數轉換器轉換成數字信號與觸摸屏進行通訊（觸摸屏顯示出現場的壓力、流量、溫度是多少）。有點類似于二次儀表；但又類似于計算機控制，與計算機控制的不同是功能沒有計算機強大、控制的點數較少（通常為幾路控制）。

它的數據是從其他設備傳輸過來的？

還是 類似于 二次儀表一樣，有信號輸入轉換其他量的？

如果是第二種，那 還是需要 溯源的。
