cxwhite 發表于 2023-8-24 16:19 既然樓主講出了“.線值(微米)和mm/m是可以單位換算的”，那么請樓主告知大家，mm/m是個什么單位？？？ |
cxwhite 發表于 2023-8-24 14:12 電子水平儀有電感式、電阻式和電容式，現在市場上的主流是電容式電子水平儀。 你上傳的電子水平儀使用說明書，對角度單位的文字描述是錯誤的，哪來的弧度單位mm/m啊？弧度單位應該是rad，包括rad的十進分數單位mrad或μrad等，對這些樓主應該有基本的識別能力！ 平面角的弧度單位應該是θ＝弧長（L）/曲率半徑（r），樓主給出的“傾角變化tanθ=對邊/鄰邊”是三角函數正切值，是近似的東西，畢竟平面角弧度與正切函數值是有區別的，切不可混為一談。 |
xqbljc 發表于 2023-8-24 13:43 還有傾角變化，tanθ=對邊/鄰邊，多少距離的高度差跟角度可以算出來的 |
cxwhite 發表于 2023-8-24 13:24 再次建議樓主認真學習JJF1001-2011中3.26單位間換算因子的定義。 電子水平儀是小角度測量儀器，它測量的是傾角變化，而不是什么高度差，如此近似的說辭是不對的。由此可見電子水平儀分辨率的單位是平面角中的SI單位弧度（rad)，mm/m僅是單位mm與基本單位m這兩個同類量間的換算因子（1/1000），在這方面的論述本論壇很多，就不去贅述了，免得讓人不屑。樓主自己去查找學習吧。 |
xqbljc 發表于 2023-8-24 13:19 我線值換算成mm/m是想用平板軟件計算，本來就是發出來互相學習，互相指教，不解決問題，bbll的。 |
xqbljc 發表于 2023-8-24 13:19 大哥，以電子水平儀來說，其顯示屏顯示的mm/m表示的是1m長度上傾斜的高度差。在實際檢測中，由于所使用的跨橋跨距不同，電子水平儀各測點的讀數值是可以按照公式換算成線值(微米)，平板軟件計算也是這樣的。真無語 |
|
23樓雨韻昔年量友及26樓長度室量友的意見是對的。 樓主首先要搞清楚符號mm/m到底是什么？按照JJF1001-2011中3.26單位間換算因子的定義，此符號就是數字1/1000，當然此1/1000包含了比純數字1/1000更多的信息。建議樓主認真學習JJF1001，不要再講出“把微米轉換成mm/m”這類完全不靠譜的話來。 |
lyjever 發表于 2023-8-22 16:19 是這個意思。 |
長度室 發表于 2023-7-26 12:09 我感覺也是a1,a3放等高量塊，中間試塞量塊（不一定在a2處）。橫豎對角線等方向測完，取其中最大值作為被測平面的平面度近似誤差。這個在書本《幾何量計量》上冊第288也“間隙法”測量平面度里有說。 |
landage123 發表于 2023-7-26 16:17 理論是做線面擬合，你可以參照規程后面的例子，用刀口尺計量的話出來的直接是線值，而且是已經經過處理后的線值0~0，如果能看懂規程后面的例子，擬合0~0這些簡單的線值完全不成問題，當然如果圖簡單就是最大減去最小，問題不大，再圖簡單一點就是取所有直線度最差值，問題也不大，卡尺量爪平面度就是取直線度最差值。不過整體說來用這種方法不確定度偏大，所有條件允許的情況下最好用水平儀。如果線面擬合還沒看懂可以再做分析。 |
雨韻昔年 發表于 2023-7-25 17:11 平面度是怎么算的 是最大值-最小值 還是就是最大值的絕對值啊 |

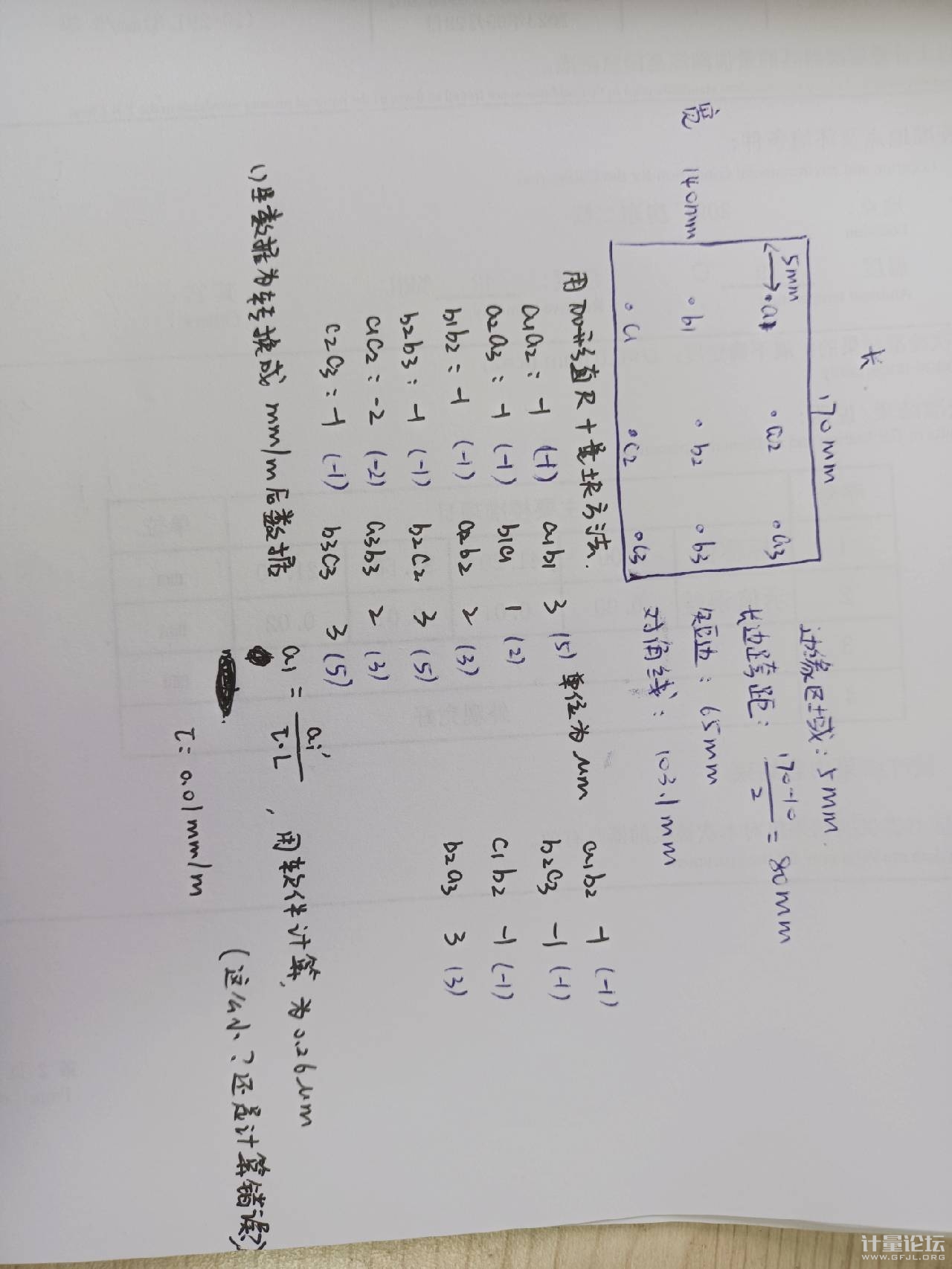

cxwhite 發表于 2023-7-26 08:20 我理解的跟23#貼出的圖片一樣。是在截面的兩端（a1、a3）放置等高量塊，在測量點處（a2）試塞量塊。而不是在截面的每段兩端放置等高量塊，在中間試塞量塊。 |
雨韻昔年 發表于 2023-7-25 17:11 好的，謝謝！ |
雨韻昔年 發表于 2023-7-25 17:11 不需要輸入軟件即可測出，知道數據是怎么處理后，后續可以簡化，就是所有直線的追高點減去最低點就是了 |
| 能不能發一下軟件 |
cxwhite 發表于 2023-7-24 10:45 比如說a1、a2、a3，輸入到軟件里的a1a2段的值，軟件按a2點較a1點高度方向上的差值計算，而你輸入到軟件里的值實則是a1a2段中間點較a1a2連線的差值。我感覺不是一個意思。 |
長度室 發表于 2023-7-21 21:36 中間塞的值不直接輸入到軟件里面，需要先轉換再輸入。 |
雨韻昔年 發表于 2023-7-21 20:38 “簡單操作直接取所有截面中的絕對值最大值數據也是差不多的”這個操作測局部工作面的平面度是可以的，但是尺寸≤(400mm*400mm)的平板整個工作面的平面度并不適用。 |
