劉老師，您好，我想請教一下，因為我們實驗條件有限，測輸入阻抗的時候是按附件里的接線圖，直接把直流信號源和1G電阻串聯，接到pH計的，但用這個方法測了幾臺商用的pH變送器都不達標，是不是我們測試的方法有問題？還是說必須要用酸度計檢定儀，酸度計檢定儀是有對直流信號源串聯1G電阻的電路有電路上的調整的？

閑道散人 發表于 2021-1-18 10:58
酸度計檢定儀本身是一臺帶有限流功能的恒流源，而不是恒壓源（很多人以為是電壓源），當接入電阻過小時，流 ...

       酸度計檢定儀本身是一臺帶有限流功能的恒流源，而不是恒壓源（很多人以為是電壓源），當接入電阻過小時，流過電阻的電流就會過大，電路自帶的限流保護功能就會將電流限制在一固定值，這時改變電阻的值，電阻兩端的電壓也會成比例變化。當接入電阻適當時，工作在恒流狀態，這時改變電阻的值，電阻兩端的電壓變化會相當的小，幾乎可以不記。
       我覺得酸度計檢定儀本身還真的是有些特別，它是用來模擬在測Ph值時的電極，是高內阻的毫伏信號發生器。的確它看起來有恒流源的特征，高內阻，但不要忘記它按要求給出的還是規定大小的電壓，而不是按要求給出規定大小的電流。實際上，改變負載電阻的值，電阻兩端的電壓不會變化。

       從恒流源的理想工作狀態分析，恒流源的內電阻要求越大越好，電流就會大部分流向負載。這樣一來，負載本身的電阻值相對于內阻來講就不能太少，否則就會因電流大引起限流。所以在酸度計檢定過程中，測量輸入電流時，先測不加高阻的Ph值，實際是通過測檢定儀的內阻電壓來測恒流源兩測電壓。當加上高阻后，測的是高阻加內阻之間的電壓。兩次測量的電流是恒定的，所以才能算出輸入電流。
       恒流源的理想工作狀態是內阻無窮大，這樣一來，負載電阻變化時，電流不會變化。而不是什么電流就會大部分流向負載。先測不加高阻的Ph值，是為了實現此時檢定儀為恒壓源，使其輸出電壓不受負載的影響。對于輸入電流就真的不是那么簡單，首先“輸入電流”該述語就是詞不達意的。實際上，它要測的是零輸入時的電流，這樣你能理解該檢定方法了嗎？

       測輸入阻抗引起的誤差目的是測試當輸入激勵變化，酸度計響應的變化范圍，相當于靈敏測試。所以對于不同的分辨率，使用不同的激勵（1兆歐或3兆歐）。因為高阻變化對恒流源的影響，取絕于酸度計本身輸入阻抗加高阻值與內值的比值，而這個比值變化很小，所以接入1兆歐或3兆歐高阻，影響不會成3倍關系。不知道有沒有說明白，請大家指教。
      測輸入阻抗引起的誤差實質是測電計的輸入阻抗，輸入阻抗才是與輸入電流對應，輸入阻抗大，才能輸入電流小，輸入阻抗大，才能實現對電計的影響小。似乎“測輸入阻抗引起的誤差目的是測試當輸入激勵變化，酸度計響應的變化范圍，相當于靈敏測試?！笔遣磺‘數陌?。

酸度計檢定儀本身是一臺帶有限流功能的恒流源，而不是恒壓源（很多人以為是電壓源），當接入電阻過小時，流過電阻的電流就會過大，電路自帶的限流保護功能就會將電流限制在一固定值，這時改變電阻的值，電阻兩端的電壓也會成比例變化。當接入電阻適當時，工作在恒流狀態，這時改變電阻的值，電阻兩端的電壓變化會相當的小，幾乎可以不記。從恒流源的理想工作狀態分析，恒流源的內電阻要求越大越好，電流就會大部分流向負載。這樣一來，負載本身的電阻值相對于內阻來講就不能太少，否則就會因電流大引起限流。所以在酸度計檢定過程中，測量輸入電流時，先測不加高阻的Ph值，實際是通過測檢定儀的內阻電壓來測恒流源兩測電壓。當加上高阻后，測的是高阻加內阻之間的電壓。兩次測量的電流是恒定的，所以才能算出輸入電流。
測輸入阻抗引起的誤差目的是測試當輸入激勵變化，酸度計響應的變化范圍，相當于靈敏測試。所以對于不同的分辨率，使用不同的激勵（1兆歐或3兆歐）。因為高阻變化對恒流源的影響，取絕于酸度計本身輸入阻抗加高阻值與內值的比值，而這個比值變化很小，所以接入1兆歐或3兆歐高阻，影響不會成3倍關系。不知道有沒有說明白，請大家指教。

laoyang1578 發表于 2020-8-3 17:43
劉老師已經退休了？！感覺沒多大??！

感覺沒多大啊！是？

劉彥剛 發表于 2020-7-2 23:12
老師，能把這個記錄填寫下嗎？

       我已退休在南京做家政，手頭沒有酸度計電計，更沒有檢定儀，巧婦 ...

劉老師已經退休了？！感覺沒多大啊！

xg西瓜 發表于 2020-7-2 08:36
老師，能把這個記錄填寫下嗎？

老師，能把這個記錄填寫下嗎？

       我已退休在南京做家政，手頭沒有酸度計電計，更沒有檢定儀，巧婦難為無米之廚哦！你在南京附近嗎？或有量友在南京附近嗎？如能提供米，我很愿意為之廚。
       你怎不能明目張膽，讓我做假記錄吧？

xg西瓜 發表于 2020-7-2 08:17
劉老師：也困惑很久
①怎么調節為7？
②如果不調整，有0.01級酸度計輸入3G，誤差很大，按2018怎么判定？ ...

①怎么調節為7？
答：我在1#已給出。
②如果不調整，有0.01級酸度計輸入3G，誤差很大，按2018怎么判定？

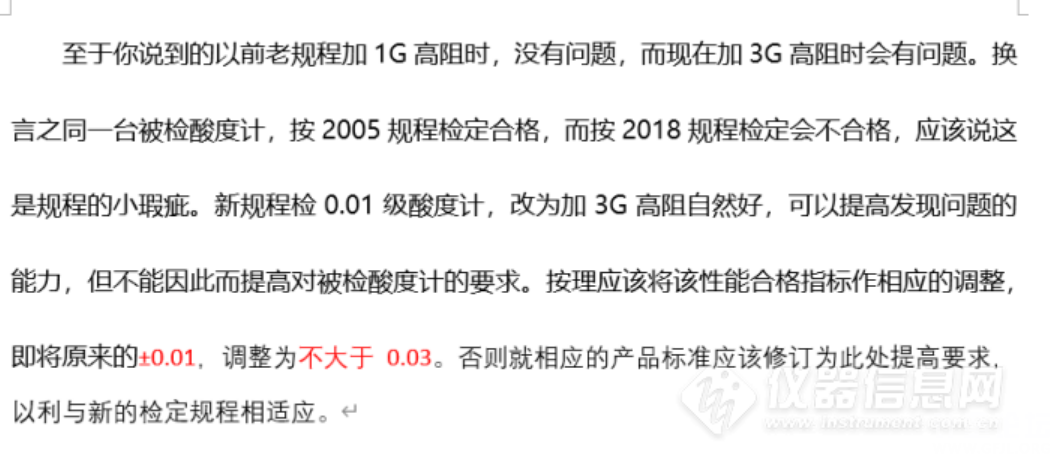

答：調為7，與不調為7并不影響檢定給果；對于0.01級酸度計串入3G，較2005規程串入1G高阻，引起的示值誤差變化，一般來說會是按2005規程的3倍，如按2018規程判定，很可能按2005規程檢定合格，而按2018規程不合格。

劉彥剛 發表于 2020-7-2 05:12
當然可以！

       對于0.01級電計，2005規程檢定輸入阻抗引起的示值誤差時串入高阻是1G，而2019 ...

老師，能把這個記錄填寫下嗎？

劉彥剛 發表于 2020-7-2 05:12
當然可以！

       對于0.01級電計，2005規程檢定輸入阻抗引起的示值誤差時串入高阻是1G，而2019 ...

劉老師：也困惑很久
①怎么調節為7？
②如果不調整，有0.01級酸度計輸入3G，誤差很大，按2018怎么判定？

老師您能結合規程上的記錄，說一下嗎?

劉彥剛：我不太理解你說的檢定一臺PHSJ-3F的酸度計，在檢輸入阻抗引起的示值誤差時，加上3G的高阻，檢定儀輸入pH7后，pH計顯示6.76，規程上說要調節pH計示值為7，怎么調節？不知道怎么來調節，然后輸入13，pH計顯示12.77，是不是說明該酸度計不合格……是怎么認定的？
