| 三線制其實分兩種接法，一種按兩線制接，就是電測設備各引出兩條線并成一個接頭，接到鉑電阻兩端（其中一端有兩接頭的隨意選接一個），另一種是把隨意接的那個并線分開兩個各接到鉑電阻的這一側兩個接頭。 |
liyue147 發表于 2019-7-11 13:51 你這個 公式是兩線量法，默認認為三線鉑電阻的線的阻值都一樣，規程上是四線，當然四線的方法應該更準 |
liyue147 發表于 2019-7-11 13:51 Rt是鉑電阻的真正阻值，r是線阻，要減掉，不然誤差還是挺大的 |
daijia2046 發表于 2019-7-11 11:15 另外請教下 公式Ra=Rt+2r，Rb=2r r是什么值，怎么得來的 |
daijia2046 發表于 2019-7-11 11:15 是這樣接嗎 |
liyue147 發表于 2019-7-11 11:07 三線中有兩根是一起的，那兩根線中一根不用，一根在端口接成2線，跟左邊的那根連成四線制 |

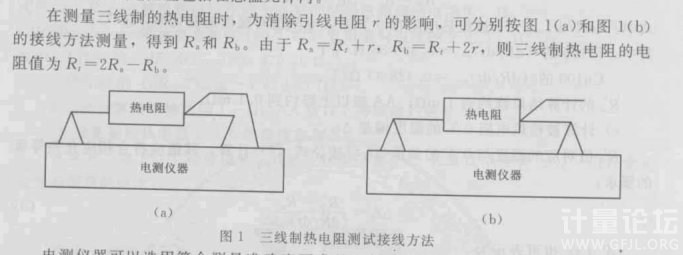

| B圖中接線方法有點不懂，哪位高人給講解下 |
kongshuqin 發表于 2017-12-20 15:07 你這么一說，再看原圖，確實是這么回事。規程配圖太不講究了，應該在電測儀表那里標一下I+、I-、P+、P-或者sense、drive...... |
|
“數字多用表沒有三線接法，只能采用兩線接法分別測量出“熱電阻+兩條導線”的電阻之和以及兩條導線電阻之和，然后相減，需要測量兩次，即單線與兩線一端任一導線、兩條引出線一端兩條導線之間分別測量一次。三線接法要求三條導線等長等線號（等阻值）” 在上面這種測法下，Ra=Rt+2r，Rb=2r，那么Rt=Ra-Rb是對的 |
| 規程里，是用4線電阻法測的，圖a測量值為熱電阻值+1端引線的電阻值，圖b測的是熱電阻值+2端引線的電阻值，所以Rt=2Ra-Rb是對的 |
| 我都沒有仔細看規程，對三線的一直都是檢兩次，計算都是電腦軟件幫到計算的。 |
劉耀煌 發表于 2017-12-20 10:30 您說的可以理解，我理解是這樣Ra=Rt+2r，Rb=2r，Rt=Ra-Rb，這樣得出電阻值，但是規程上的Ra=Rt+r,Rb=Rt+2r 最終的Rt=2Ra-Rb怎么理解啊？ |
daijia2046 發表于 2017-12-20 09:03 數字多用表沒有三線接法，只能采用兩線接法分別測量出“熱電阻+兩條導線”的電阻之和以及兩條導線電阻之和，然后相減，需要測量兩次，即單線與兩線一端任一導線、兩條引出線一端兩條導線之間分別測量一次。三線接法要求三條導線等長等線號（等阻值） |
|
這個我知道，但是規程上那個a跟b的接法如果用數字多用表具體怎么操作去量啊， |
| 一正兩負的接法 |
| 具體怎么個接法啊 |
