不好意思 最近被這工件搞的忙死啦 有段時間沒上來看了 所以回復的慢了點，請見諒！

A基準為平面，B基準為整個槽，C.D基準為槽的兩中分線！
理論尺寸按3D圖為準。

你發的圖紙標注不全，沒有相關的理論正確尺寸、基準也標的不好，都標到中心線上了，所以不知道基準指的是哪個工位。請樓言說清楚，否則沒法測。

是不是我發錯模塊啦！  這么沒人呢？

謝謝你的解釋，但是我希望高手能說的更準確，更有針對性的解釋！如圖，到底是怎么計算，什么方向，什么原點！

直線度、圓度等屬于形狀誤差，這就是所謂的單一要素。平行度、垂直度、對稱度等屬于位置誤差，屬于關聯要素。輪廓度則既可能是形狀誤差，也可能是位置誤差。你給出的產品圖形標注的這種輪廓度誤差不是形狀誤差而是位置誤差，屬于關聯要素。因此被測要素的形位誤差與基準要素的形狀、位置、方向關系極大，你的不同評價方法使用了不同的基準要素，理所當然得到的被測要素形位誤差差距很大。

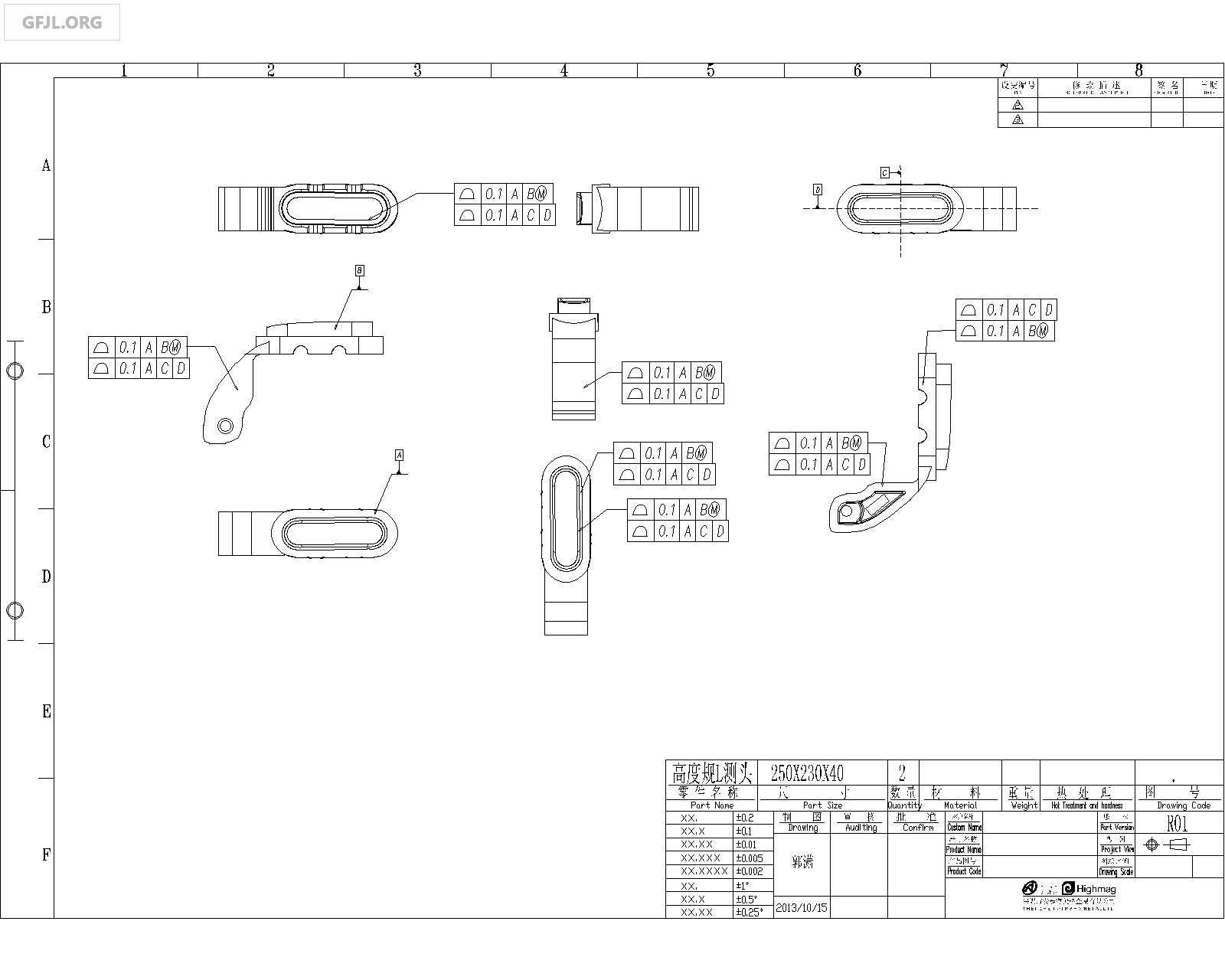

我嘗試過用圖中AB（最大實體）評價 ACD評價 AC評價 AD評價 并且是同一個工件，同一次程式。只是評價方式不一樣，但是差別卻相當大！有高手能夠解釋一下嗎？
