用圓柱度儀，應該能測

回復 10# 哲林

　　建議如果被測件量大可購買、使用形狀測量?jī)x測量。
　　形狀測量?jī)x又稱輪廓儀，是測量各種機械零件素線形狀和截面輪廓形狀的精密設備，適用于車間檢查站或計量室使用。在機械行業中可測量各種零件的直線度、線輪廓度、平行度、傾斜度、角度、軸承滾動體及滾道的素線的凸出量、接觸角、曲面曲率半徑和基準件角度、活塞的外型等。大多數形狀測量?jī)x與表面粗糙度測量?jī)x集成，同時具備形狀測量?jī)x和表面粗糙度測量?jī)x的功能，單獨的形狀測量?jī)x價格較便宜，與表面粗糙度測量?jī)x集成的儀器價格較貴。
　　某些形狀測量?jī)x的測量范圍為 軸: Ф1-100 mm 孔: ≤Ф200 mm 長度:140 mm；測量精度可達≤0.5μm。如果孔深180mm，可調頭測量通過數據處理求得全長的直線度誤差，或與儀器制造商商討增加測量長度的可能性。

回復 9# 規矩灣錦苑


    這是一個孔徑30mm高180左右的標準件，老師傅說目前還沒有什么方法能直接測得內圓的母線直線度，需要測它的圓柱度

回復 6# 哲林

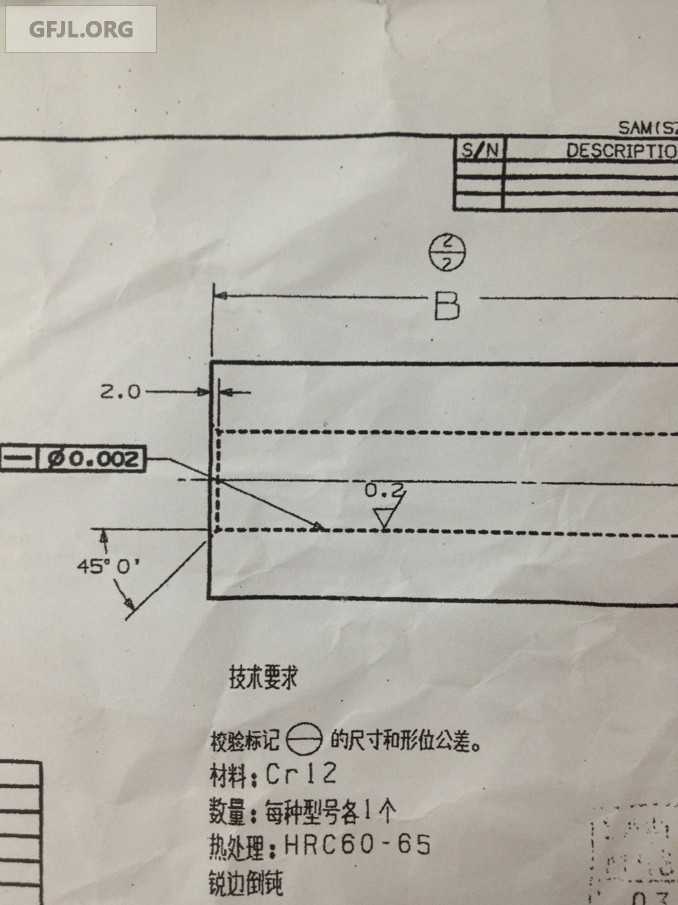

　　yj407版主說的對，你的被測參數是孔的母線直線度誤差，你必須根據內孔直徑大小、長度來選擇測量方案，根據直線度允差0.002來選擇測量設備的準確度。根據你的圖，只知道直線度允差，不知道孔徑大小和孔的長度，仍然無法選擇合適的測量方法。

沒錯，是母線的直線度。從標的面粗度來看，你這個孔精度要求確實很高。不知道你的孔有多長，估計只能用圓度儀或輪度儀之類的高精度儀器才能對這個工件的直線度進行準確測量了。

從圖中可以看出應該是母線直線度，按照這個公差可能只有三坐標/圓柱度儀/粗糙度儀，但是找正是個難度

軸線直線度是指孔或軸所有截面圓中點共線的情況。它主要反應的是孔或者軸是否有整體變形如彎曲情況。現在的圓柱度儀應該可以測到，方法是在圓滿柱是掃多層截面圓，然后用測量軟件計算這些截面圓中心的直線度，你圖面給的精度太高了，否則三座標測量機就能很容易實現了，因?yàn)閳A柱度儀對工件裝夾要求比軸高，而三座標則相對簡單多了，不知道你的工件是什么樣的，好不好測。方便的話最好上傳個簡圖。

回復 2# yj407


    謝謝回答。那么如果是軸線直線度，加工時的軸線嗎？我們使用時加工軸線已經無法找到，怎么去測這個直線度呢？u

內孔圓柱的直線度測量，確實是一個不太好解決的事情。

      本人曾接觸到某油田生產的約6～8m長油井鉆桿內壁直線度測量的事情，現場是采用小角度測量?jī)x器以“節距法”進行的測量（做了特制的橋板），但鉆桿測量狀態與使用狀態應該講并不一致，測量狀態是水平放置，而鉆桿的使用狀態為豎直使用，在其處于測量狀態時，由于支撐原因肯定會產生與使用狀態不一致的變形，再考慮到小角度測量?jī)x器的測量距離及成像質量等問題，所以最后，以“節距法”進行的測量不得不停止下來，仍然使用企業過去用近2m的標準塞規進行測量（測量前，對近2m標準塞規的母線直線度進行了測量），當然這樣的測量方法其直線度數值很難量化了。

      本人也曾查找到有采用小角度測量?jī)x器以“節距法”進行的油井鉆桿內壁直線度測量的相關論文，大體意思是將鉆桿內壁測量狀態在其徑向兩位置測兩次，以對非使用狀態產生的變形進行修正。由于時間的關系，這樣的測量及數據處理（修正）我們沒有進行試驗。

      樓主提出的問題，個人感覺比較有意義。不知大家如果遇到這樣長尺寸的內孔圓柱的直線度測量，會采用什么方法？另外需要說明的是，當初那個年代（記憶中應該是約25年前的事），雙頻激光干涉儀基本上不具備。所以，如果現在來談?wù)摯藛?wèn)題，在測量?jī)x器、手段等方面應該空間或范圍更大了。

1、是軸線直線度還是母線直線度是看這個直線度標注在哪個位置上了，如果是指在標注直徑的尺寸線的延長線上或與標注的直徑的尺寸值齊的話，那就表示為軸線的直線度。如果標注在圓柱的輪廓線上或輪廓延長線時（不能與尺寸線對齊），則表示母線的直線度。
2、至于檢測，可以用圓度儀、或其它方法去測。當然如是測得圓柱度在0.002以內，那不管母線直線度還是軸線直線度都是合格的。
