樓主現在怎么檢的

shaolei 發表于 2012-3-22 20:26
接線圖中的衰減器和檢定儀是你的標準器，左面的分線盒是用戶的腦電圖機配件，其中中間16個導聯線（左右各8 ...

2轉1的線中2是檢定儀R、L接檢定儀，1接衰減器；衰減器另外一邊三個接口，中間一個接地線，其他兩個隨便接腦電圖機？

看了后又學了不少知識

請教各位老師 像那種衰減器和檢定儀集成到一起的儀器怎么連線啊

我還不會接衰竭器！！！天啊兩眼迷茫~

看了后又學了不少知識

多謝解答，我也有同樣的問題，現在知道了。

謝謝，按照之前的方法接
現在又能出波形了
只是以前不確定就是這個波形
到計量院做型式檢驗時，對方也是出的這種波形

R和L隨便接   3和4隨便接

回復 2# shaolei


    我也是按你說的方法，即A1 A2接在一起，GND接地，其余1-8接在一起
問題是輸入端的R L有方向性的嗎，檢定儀配的是一根一分二的線，一個紅色一個白色，這兩個可以隨便接嗎
還有輸出端的3 和4 ，是必須3接A1 A2還是可以隨便接
請教

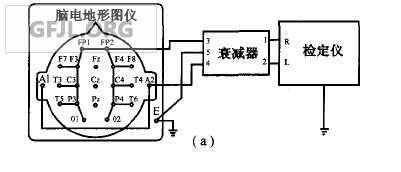

接線圖中的衰減器和檢定儀是你的標準器，左面的分線盒是用戶的腦電圖機配件，其中中間16個導聯線（左右各8個）就是醫生需要測量病人的腦電波信號。這個信號一般是腦電壓信號，所以需要有參考電壓（電勢差），通常就是以?xún)蛇叺亩錇閰⒖迹褪菆D中的A1和A2。這16個導聯線和耳朵導聯都是用夾子夾在病人腦部的相應位置的。
我們檢定時是通過輸出統一的腦電波信號，測試被撿腦電圖機能否準確的采集和回放我們給定的信號，以此來確認被撿的腦電圖機能夠準確的測量病人的腦電波。
內蒙古的儀器最小輸出電壓是100mV，而腦電圖機的信號是uV級的，所以需要 連接一個衰減器（1000倍），當我們把儀器切換到腦電圖檢定的模式時，所以的電壓信號都是從R和L端子輸出，并通過衰減器衰減至100uV。
通常我是把中間16個導聯線都夾在一個銅圈上（隨便什么，只要把它們?nèi)坎⒙?lián)就可以了）連接到衰減器的3，把耳朵導聯并聯在一起夾在4上，這樣就可以開始檢測了。
檢定儀的信號燈1時輸出的是100uV，1s周期的方波，和被撿儀器開機是進行定標信號一致，如果能正常顯示，那么就可以開始檢定了。
