三坐標用圓柱形探針掃描大徑擬合構造。或者是做多一個螺紋檢具，把螺紋量規旋合后，測量剩下光面的部分就可以了，我比較推薦這種，但對于檢具來說要求比較高

用三坐標吧

5微米的垂直度，這么高的要求。

公制螺紋公差都不止5微米

這個垂直度是給加工看的，基本要求就是螺紋與端面要一次裝夾完成，不要二次裝夾。至于檢驗，只能差不多起到一個監督的作用，呵

品牌是米思米的

我們買過很多規格的螺紋銷規，用于檢各個螺紋孔的位置度

除非是光孔前

做一個一端外螺紋一端光滑塞規的工件，其螺紋端的規格與被測的內螺紋一致，公差按照配合要求確定，保證可靠配合，
先檢工裝外螺紋中徑線與光滑端的位置度，再將工裝螺紋端旋進內螺紋，然后測量基準面與光滑端的垂直度

這種不可能檢出來的，除非是光孔前檢測。

如果尺寸不大的話，用螺紋銷規（可以買到，國產的，進口的都有），旋進去后檢測

回復 1# 張周斌


   現在找到解決方案了么？

建議制作一個測量輔助工具。
　　輔助工具全長30mm左右，形狀為一頭為外螺紋，另一頭為光滑圓柱（為方便用扳手裝卸可在適當位置開個槽），外螺紋和光滑圓柱各長15mm左右。技術要求：輔助工具的螺紋部分應與內螺紋密切配合，螺紋部分與光滑圓柱部分同軸度誤差≤0.0015。
　　這樣可以將工件端面對螺孔軸心線的垂直度的檢驗轉換成端面相對于光滑圓柱軸心線的垂直度檢驗。

無法檢測，螺紋是個復雜的幾何體，以螺紋為基準的 形位公差的測試是個難題。我們這邊也有很多這樣的標注。
再者螺紋的 配合間隙比較大，垂直度要求還這么高。

用三坐標試試

5微米,關于螺紋的垂直度 -------那就是個理論值 .因為螺紋有太多的因素來綜合作用,

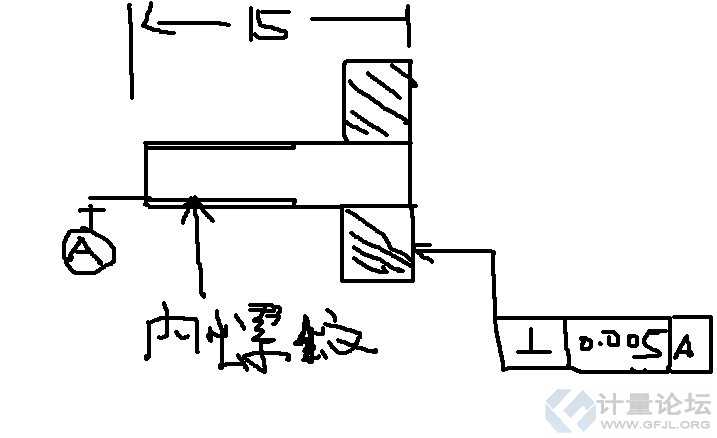

基準A是內螺紋  要求是螺紋的中徑
我看到圖紙是一片盲然

圖紙有問題，內螺紋的話管壁的剖面到哪里去了啊。不過能理解你的意思。估計這個檢測就相當于檢測右端面與內孔的垂直度，估計需要投影。

這個基準A可能是內螺紋，基精度如果是0.005mm的話，用圓度儀測恐怕是不行的。

用圓度儀吧,豎起來裝夾在旋轉臺面上,好測的.

A基準是螺紋孔嗎﹖單位是公制還是英制的﹖要是公制的話﹐那很難檢了。
