這個有點像是高精度治具，我以前在公司見過，是日本的。

這個也是計量用的?不明白了

完全可以自己設計制作.這是光滑極限量規中的一種

如果產品的品種少而數量大，還是自己做固定尺寸的卡板或者卡規吧，成本低而且實用，檢測效率高。
如果產品的品種多而每個品種的數量又少，８樓提供的極限千分尺的確是最佳選擇。

我在單位見過,但不是測厚度的而是測螺紋的,也是可調的,都不會使用.誰能告訴我如何規范使用及檢測方法呀?謝謝各位了!

看結構應該是測量外尺寸用的通止卡規，并且是屬于測量尺寸可調的通用型卡規，但個人覺得調整時太麻煩，調整后的精度不一定很高。還是用固定型的普通卡板來代替吧。
另外，許多人買量具都是以前買的是什么現在就要買什么，我覺得這是個誤曲。

我還是第一次看到這樣的東東呢。感覺上這個就像個夾具。Lz能不能說說干什么用的啊。

其實的確可以自己做,做那種不可調的極限卡規,用線切割把測量面做出來之后再用千分尺研磨機研磨量面.
這樣做,成本低,更新也快.

回復 10# sbp2007


     其實購買這種卡規的目的主要是應用于大批量的檢測，節約時間。
極限千分尺也可以代替，但是效率不如極限卡規。

這是可調極限卡規，進口的比較貴，一個小規格的就要一千
多塊，也可以考慮買極限千分尺，調整方便，磨損了 ...
Lishu 發表于 2009-12-19 12:43

   可調并且精度還可以

上面的成本太高了，可以直接用Cr12平磨后,用慢走絲割出你需求的規格就可以了,

這是可調極限卡規，進口的比較貴，一個小規格的就要一千
多塊，也可以考慮買極限千分尺，調整方便，磨損了還可以
自己修

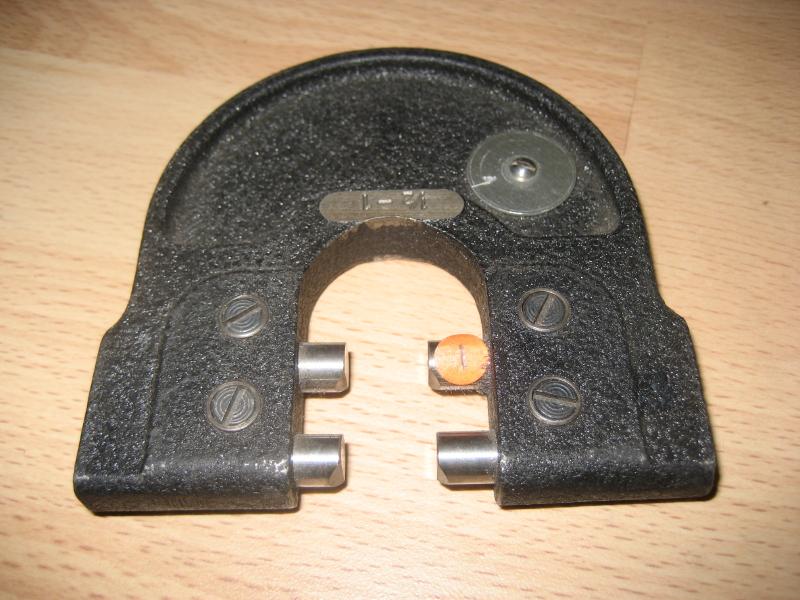

從圖片上看應該是可以調整的，是不是一種專用量具啊？

從照片上的造型來看,有可能是美國貨,因為右上方的一個圓形金屬片,在很多美國生產的卡規產品中都可以看到,是用來給用戶自己刻工廠標記用的,例如量具編號或是用戶工廠信息等,當然用戶也可以在訂制卡規時委托美國的量具工廠代為標刻.

這是通止卡規,外面一個是通端,里面一個是止端.這個是可調的,用測長機校驗.
目前常見的不是這種,而是不可調的, 一側是一個大平面,另一側的平面做成內外兩段----中間由一條小溝隔開,由此便有了一通一止兩個尺寸.如果磨損了,也就沒用了.
個人認為,還是那種不可調的好,這種可調的,一旦某一個固定螺絲發生松動,而肉眼又觀察不到,尺寸變了都不知道,將會帶來嚴重的測量錯誤.

這種像是國外的，我們有很多這樣的螺紋卡規，沒辦法檢。光滑的國內應該能做。河北那一帶有做的。

回復 1# 赤腳狂奔
這個就是平時所說到的極限卡規。
國內成量、哈量都有這種。
國外的像KORDT、HAHN+KOLB都有這種產品。

調整的話，一般通過配套的標準規來調整。

這種是可調的么？磨損了重新再磨下？
現在是不是不用這種了，用45#鋼或者什么合適的材料做一個，檢測合格后，線切割成好多個卡規，然后再進行檢測~~
